前面幾期我們介紹了骨架板材建筑中柱、梁構件的安裝，從這一期開始給大家繼續分享板材建筑剪力墻安裝的相關知識。在裝配式建筑當中，所有墻體均可在構件工廠中完成預制，運輸到現場進行安裝即可，極大的提高了施工速度，預制疊合剪力墻分為單層和雙層，這期分別來介紹單層預制疊合剪力墻和雙層剪力墻的安裝。
裝配式單層剪力墻的安裝
單層預制疊合墻是在工廠內完成一半墻體的鋼筋綁扎和混凝土澆筑，另一部分預埋鋼筋，待到現場進行二次鋼筋綁扎和混凝土現場澆筑。
單層預制疊合剪力墻安裝工藝：
1、在安裝剪力墻之前，要先對結合層進行處理。清理干凈之后，根據圖紙進行放樣，確保墻板定位準確。

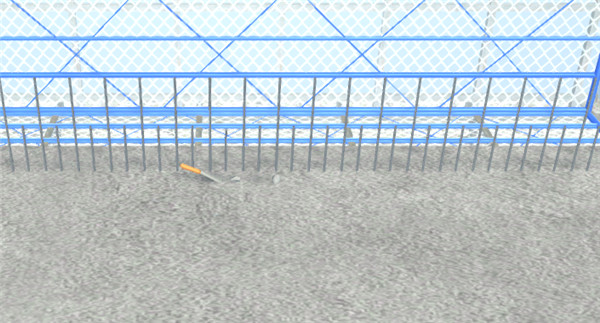

進行放線定位▲
2、外墻吊裝前要拆除外框護架，根據吊裝情況隨時拆除，不得提前拆除，拆除時作業人員應檢查安全措施。吊裝前先粘貼PE棒，粘貼時要注意平整順直，粘貼牢固。

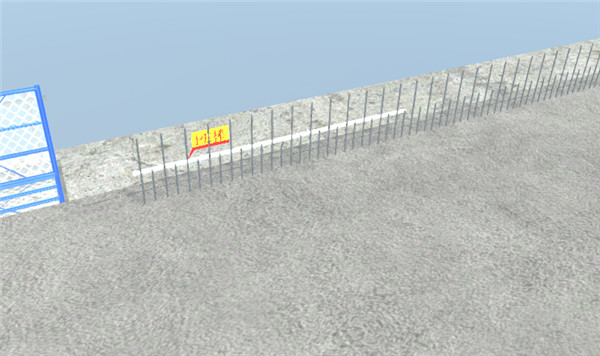

拆除外框護架，粘貼PE棒▲
3、吊裝外墻前，需要在外墻板上安裝好外防護架。預制外墻板采用兩點起吊，并采用專用吊架，在距離安裝位置1000mm時停止構件下降。

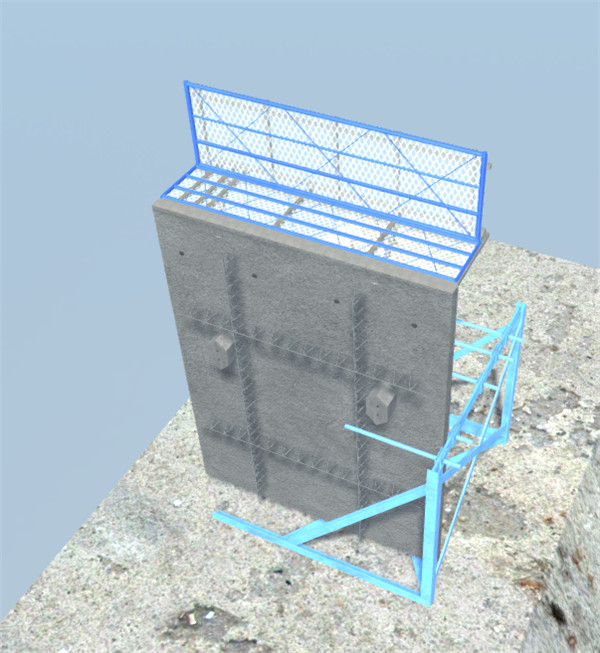

在預制單層剪力墻上安裝防護框架▲
吊裝至指定位置▲
4、吊裝至準確位置之后，墻體下方安裝角碼進行固定。相鄰兩塊預制板接縫處，先粘貼防水膠帶，后安裝橫向連接片。最后進行斜支撐的安裝，每個構件至少與兩個斜支撐連接，并且要安裝在同一個側面。確保構件固定牢靠之后方可撤去吊鉤。使用靠尺對墻體的垂直度進行檢查，并進行調整。

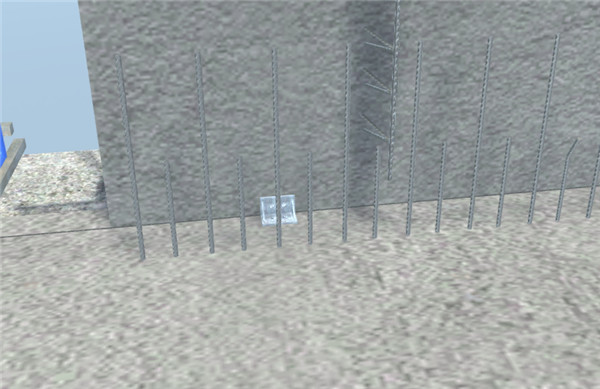

安裝角碼▲

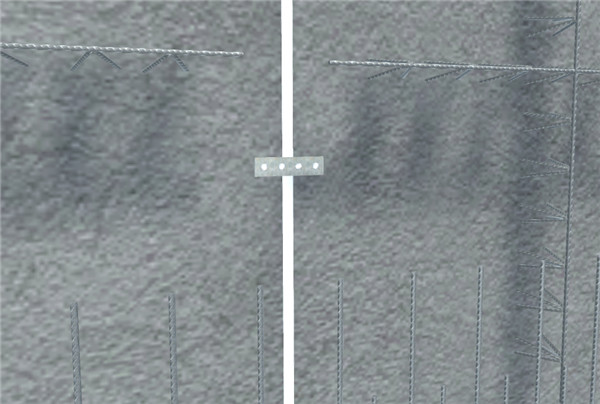

安裝橫向連接片▲

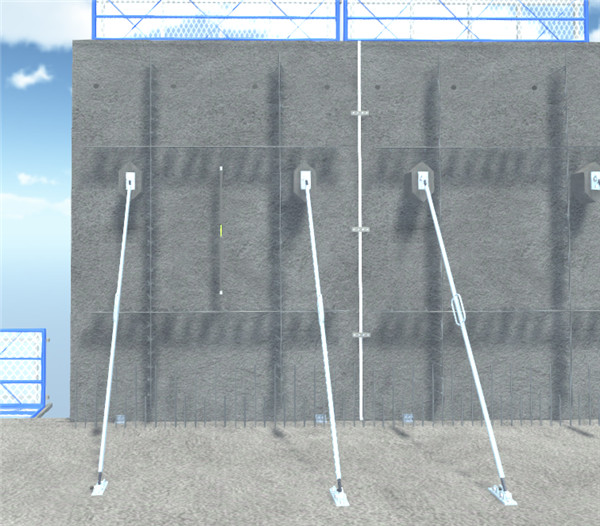

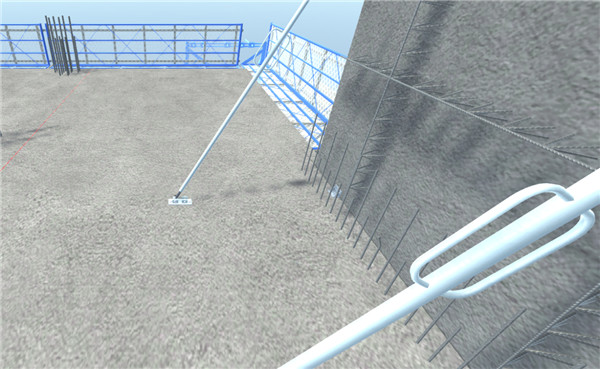

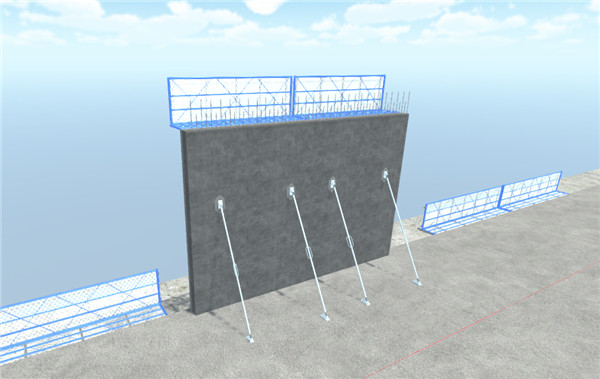

安裝斜支撐▲
安裝完成后進行垂直度的檢測▲
5、檢查鋼筋垂直和間距，對彎曲鋼筋進行調直。將墻板鋼筋綁扎到桁架上，注意鋼筋間距均勻。

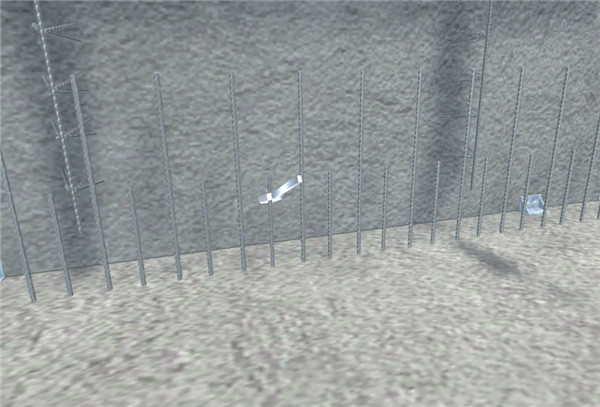

對預留鋼筋進行除銹、調直▲

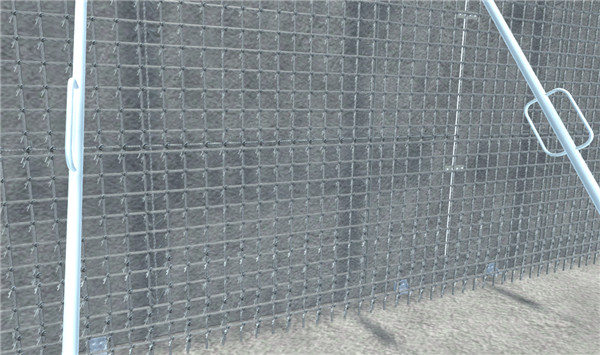

檢測綁扎鋼筋網的尺寸、間距▲
6、鋼筋綁扎完成，經驗收合格后，支設模板，澆筑時分層澆筑，分層振搗，保證密實。

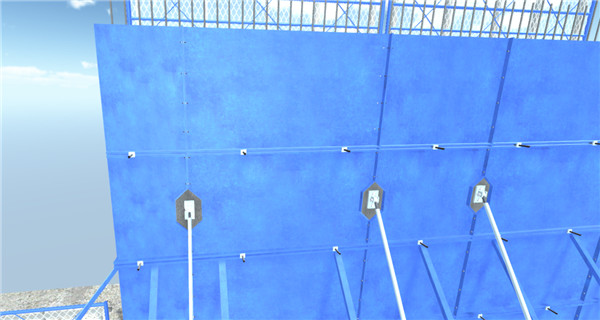

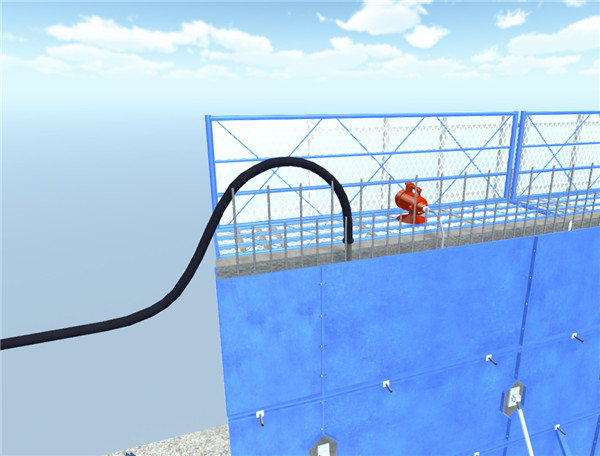

支模澆筑混凝土▲
7、待混凝土達到強度之后進行拆模，并灑水進行養護。
拆�！�

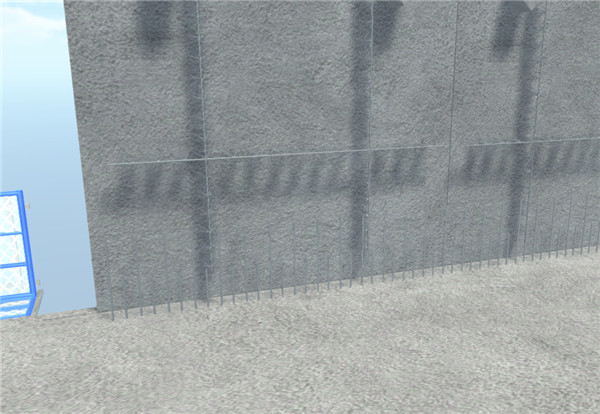

澆筑完成▲
以上是單層疊合剪力墻安裝的主要步驟，下面介紹雙層剪力墻的安裝要點。
裝配式雙層剪力墻的安裝
單層預制剪力墻一般用于外墻的安裝，對于有轉角和有暗柱的剪力墻內墻，常常采用雙層剪力墻。下面介紹雙層剪力墻的安裝工藝：
1、剪力墻吊裝前，需要把結合層浮漿和雜物清理干凈。清理完成后根據圖紙進行放樣。并對預留鋼筋進行清理和調直。

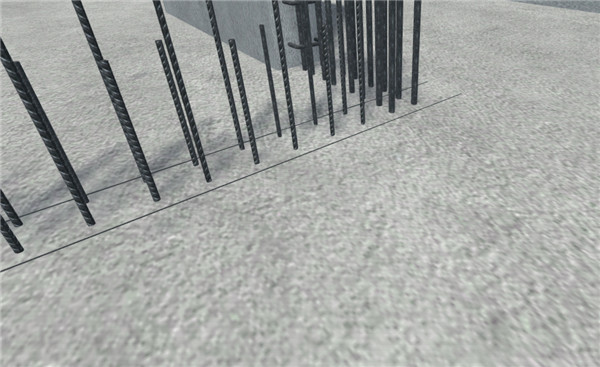

確定剪力墻安裝位置邊線▲

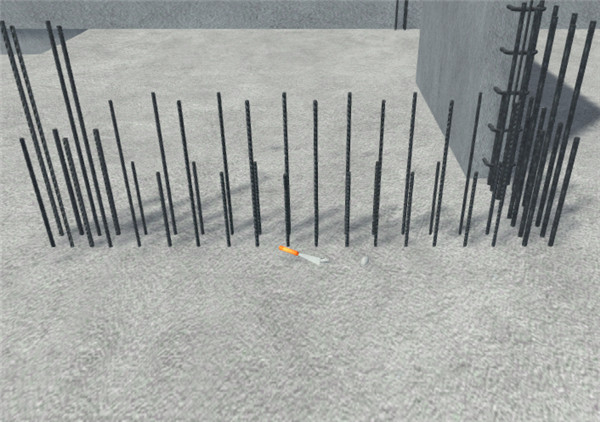

使用灰鏟清理結合面的雜物以及鋼筋調直▲

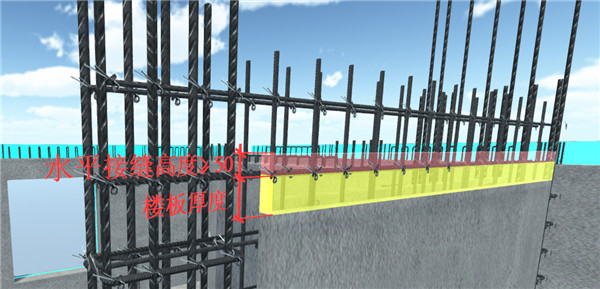

2、根據規范要求，雙層疊合剪力墻水平接縫高度不宜小于50mm，根據測量數據，放置合適厚度的墊片進行吊裝面找平。墊片厚度不小于50mm。

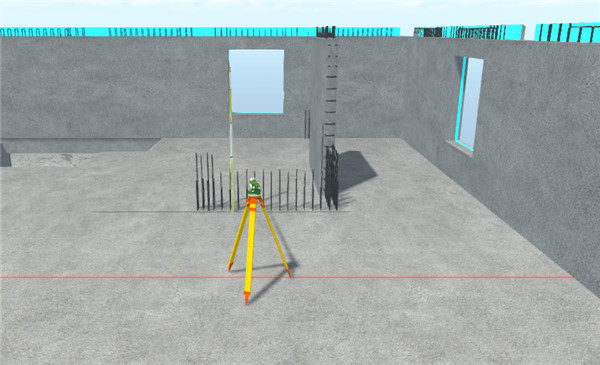

使用水準儀檢測接觸面的標高并放置墊塊▲
3、預制墻板采用兩點起吊，采用專用吊架。在距離安裝位置1000mm高度時停止，由安裝人員手扶緩慢下降，確保鋼筋對接準確，墻體下口縫寬≥50mm。

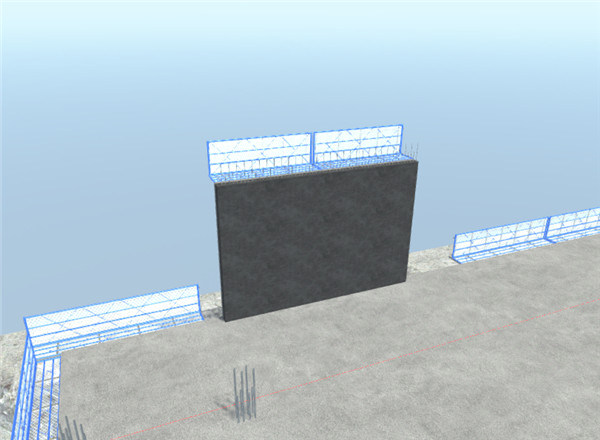

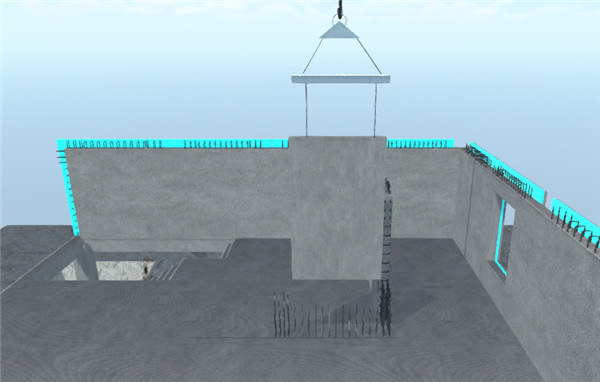

剪力墻吊裝▲

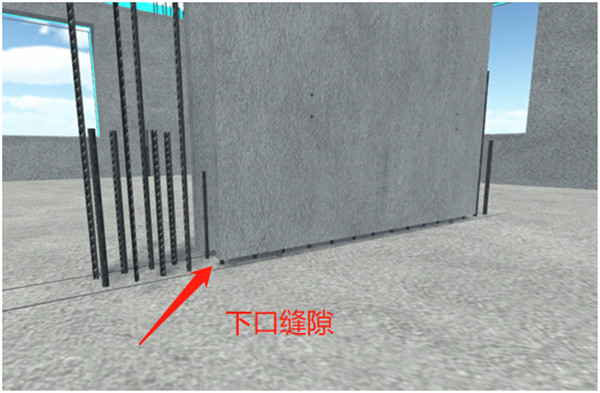

預留下口縫隙▲
4、待墻板位置調整準確之后，安裝斜支撐，斜支撐的安裝要求與單層疊合剪力墻斜支撐安裝要求相同。用水平靠尺進行垂直度的檢查，并調整斜支撐。使墻面達到垂直狀態，

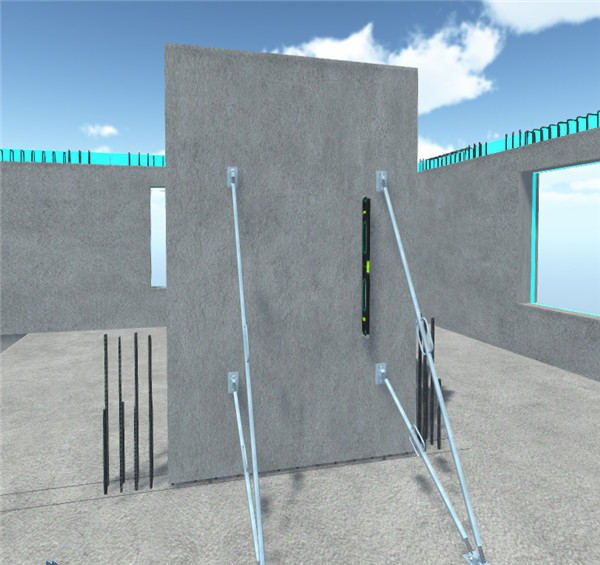

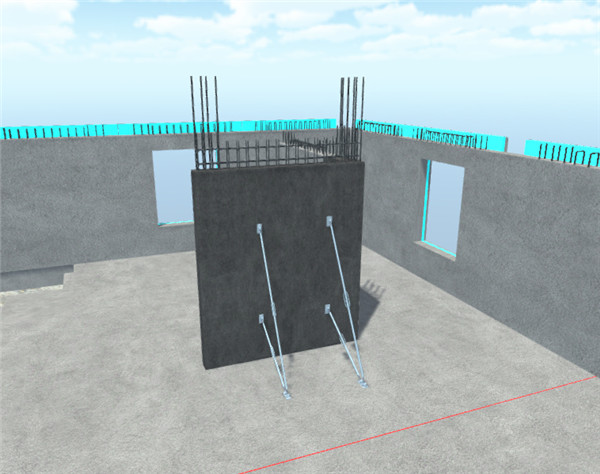

安裝斜支撐、檢測墻面平整度▲
5、墻體下方與樓板間的縫隙采用方木進行封堵，封堵要密實，使用射釘槍固定，確保混凝土澆筑時不會漏漿。

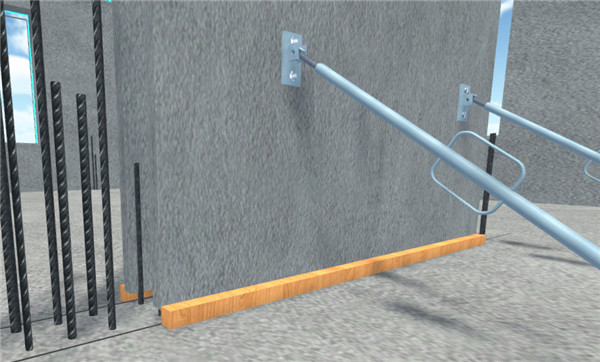

封堵下口縫隙▲
6、固定完成后進行后澆處的鋼筋綁扎，構造邊緣構件宜全部采用后澆混凝土，后澆段內設置封閉箍筋，其中暗柱可采用現澆暗柱。

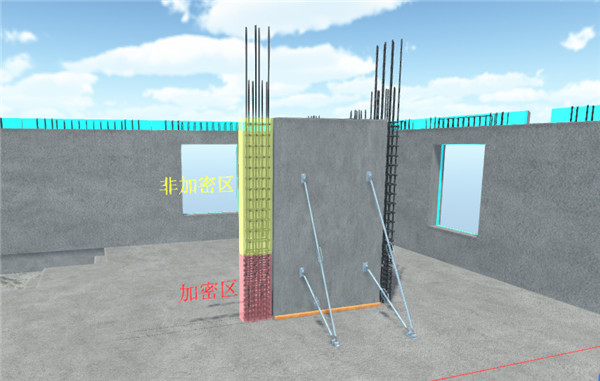

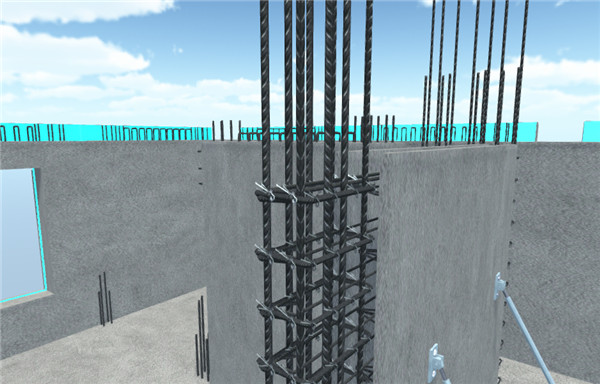

暗柱的鋼筋綁扎▲
7、雙層疊合板鋼筋混凝土剪力墻與暗柱連接采用水平連接筋。連接筋深入墻體深度≥1.2lae。連接筋在上下層墻板內的錨固長度不應小于1.2lae，間距不應大于墻板中豎向分布鋼筋，且不宜大于200mm。（lae表示抗震構件的鋼筋錨固長度）

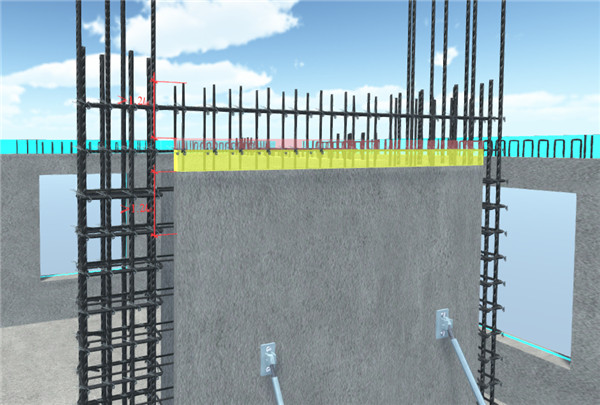

綁扎連接筋▲
綁扎上部通長筋▲
檢查水平鋼筋間距▲
8、鋼筋綁扎完成后經驗收合格，可以進行暗柱模板的支設�，F澆暗柱部分和雙層疊合板剪力墻現澆部分一起澆筑，分層澆筑，振搗密實。待混凝土達到強度后進行拆模、養護。

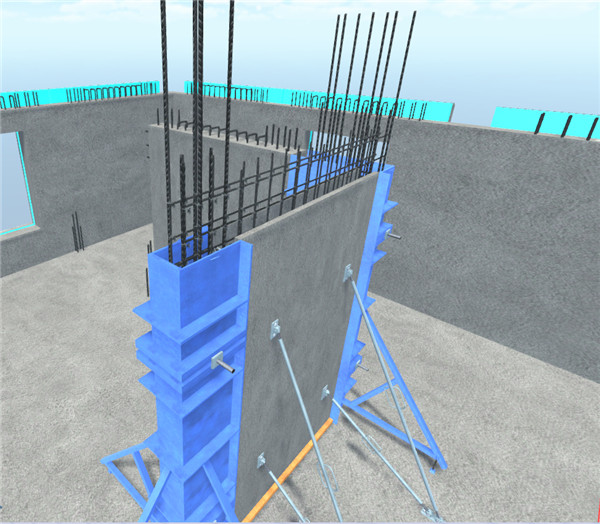

進行支模澆筑▲
澆筑完成、拆�！�
以上就是雙層預制疊合剪力墻的安裝過程。下期會繼續為大家分享后澆節點的施工工藝。
